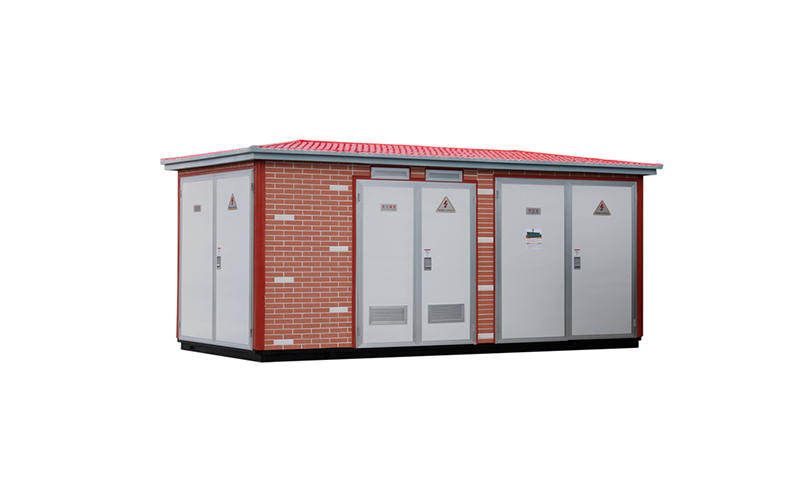

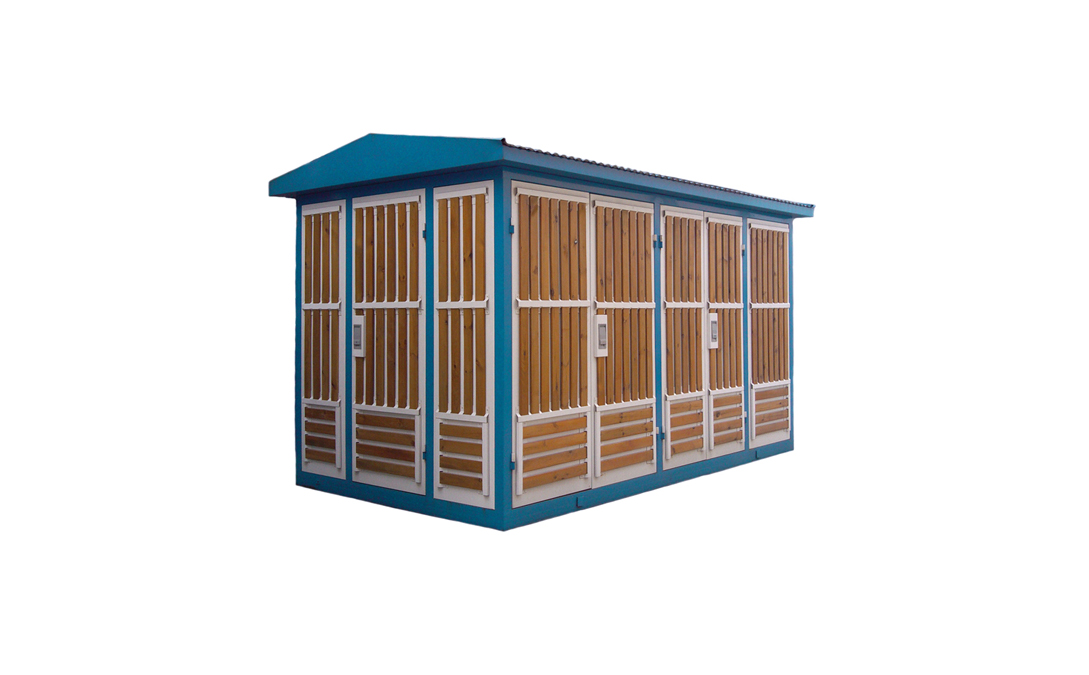

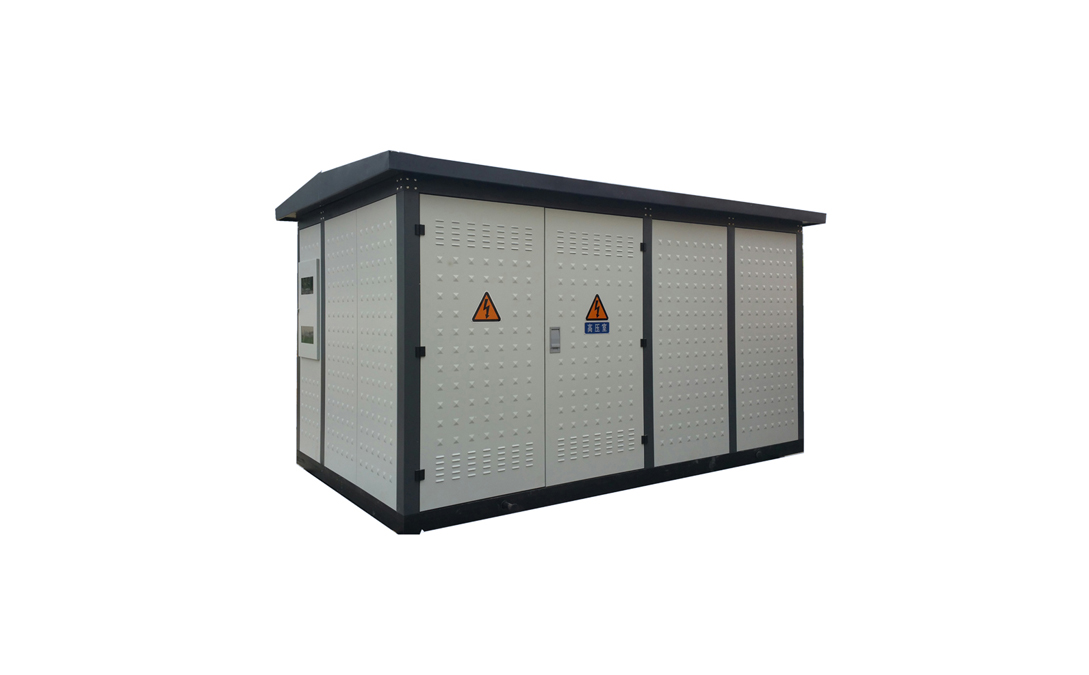

產品介紹

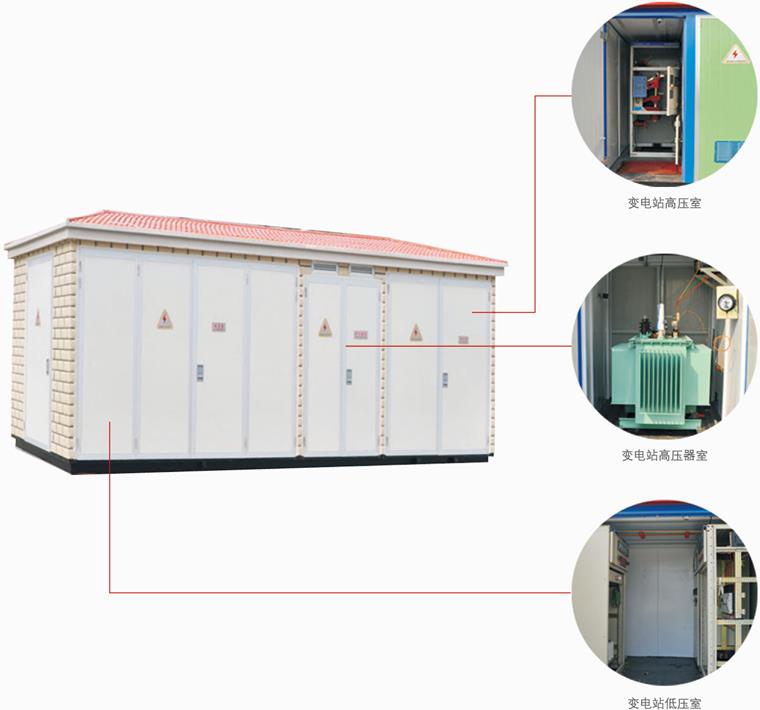

組成
變壓器
智能型體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器,也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器,底部可配有小車,變壓器可方便地進出。
高壓側
智能型體化變電站高壓般采用負荷開關一熔斷器組合電器保護,熔斷器相熔斷后,三相聯動脫扣,負荷開關有壓氣式、真空、六氟化硫等型式可選,可配電動操作機構,實現自動化升級:熔斷器為高壓限流熔斷器,帶撞擊器,動作可靠,開斷容量大,主要技術參數見下表。對于800kVA以上的變壓器,可選用ZN12,ZN28,VS1等真空斷路器保護。
低壓側
低壓側主開關采用萬能式或智能型斷路器,選擇性保護;出線開關選用新型塑殼式開關體積小、飛弧短,*多可達30回路;智能型自動跟蹤無功補償裝置,有接觸器和無觸點兩種授切萬式供用戶選用
?
工作條件
1海拔高度不超過1000m;
2環境溫度-25℃~+40℃;
3相對濕度:日平均值不大于95%,月平均值不大于90%;
4安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所,若超出以上條件時,用戶可與我公司協商。

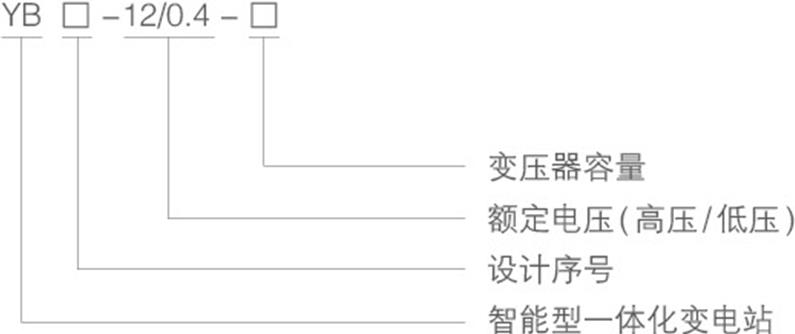

型號及含義

?適應場所
城市居民配電、小型二次變電站、開閉所、工礦企業、小區、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等。
