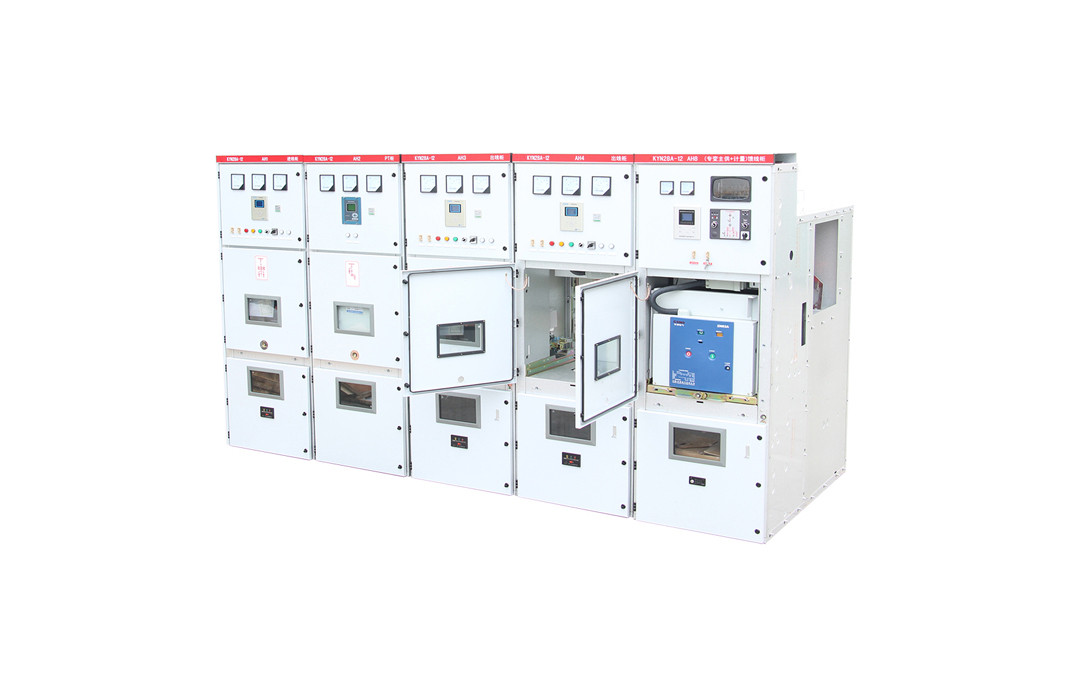

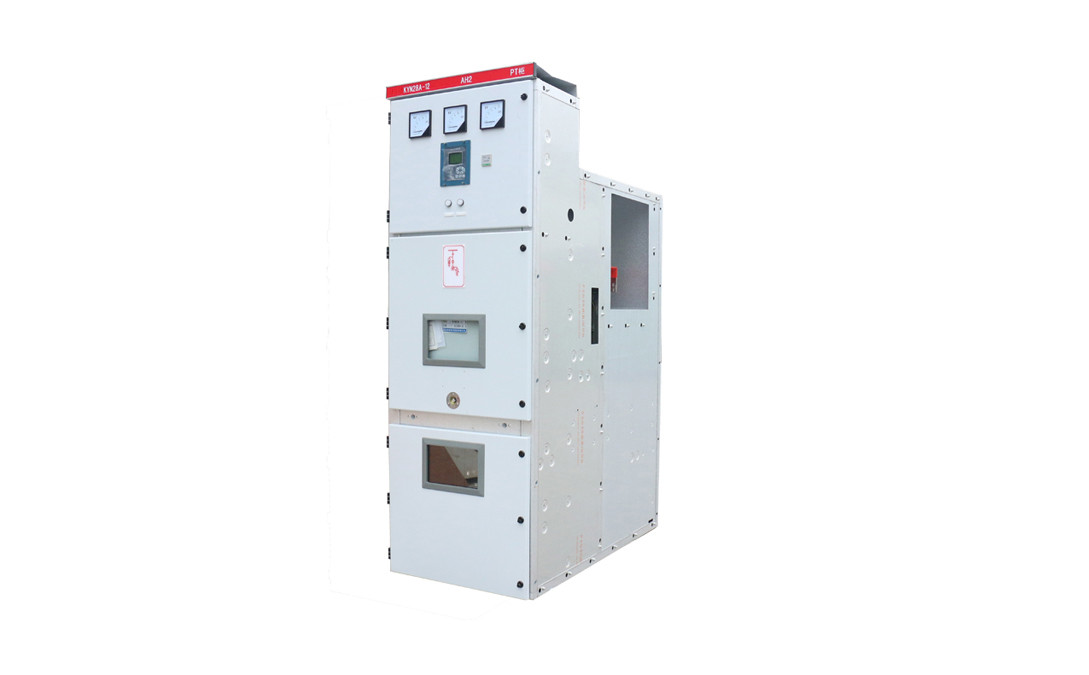

一、產品介紹

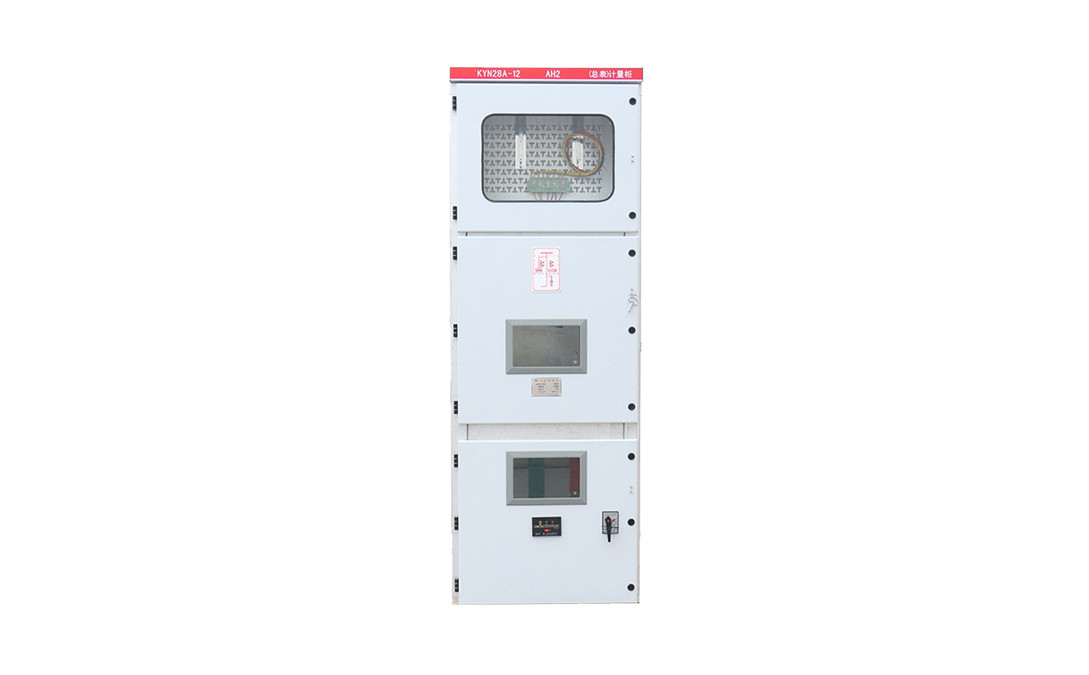

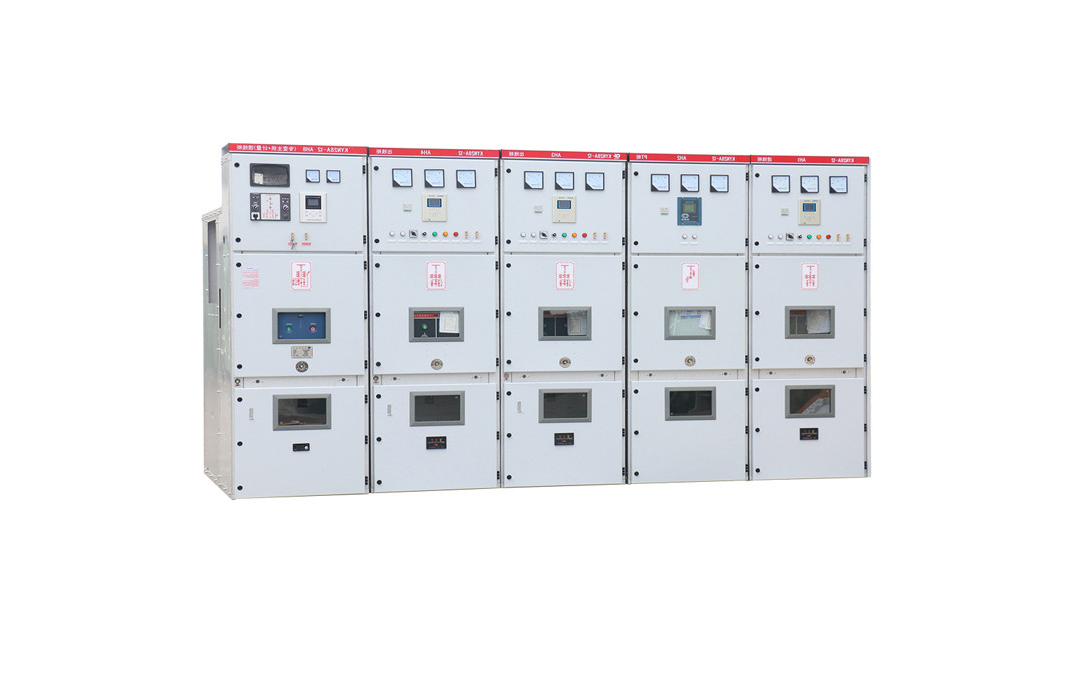

KYN28A-12(Z) (GZS1)型鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）它適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。

??本產品符合標準：GB3906《3-35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準共用技術要求》、IEC60298《額定電壓1kV及以上交流金屬封閉開關設備和控制設備》。

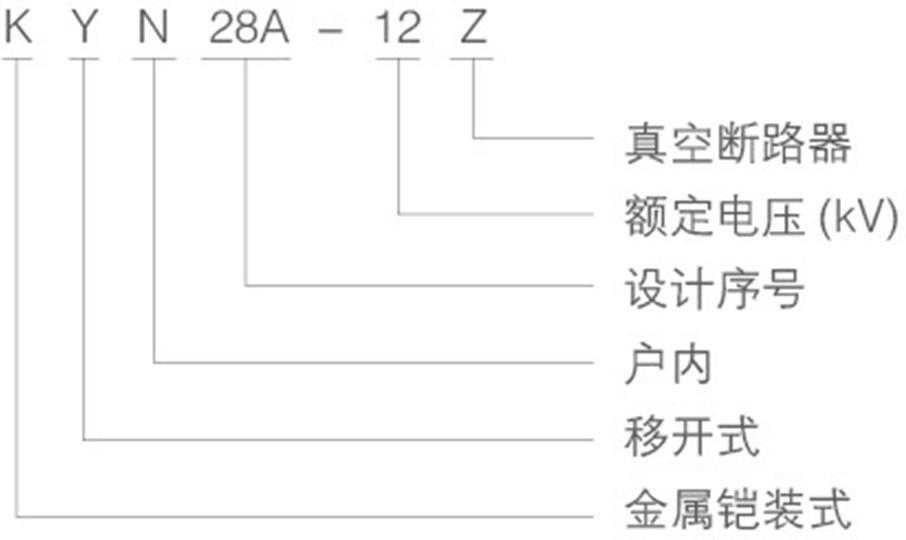

二、型號及含義

三、工作條件

1周圍空氣溫度：*高溫度+40℃，*低溫度-15℃；
2相對濕度：日平均相對濕度：≤95%．日平均水蒸氣壓力不超過2.2KPa，月平均相對濕度≤90%；月平均水蒸氣壓力不超過1.8KPa；
3海拔高度：≤1000m；
4地震強度：不超過8級；
5周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染；
6無劇烈振動場所；
7超出GB3906規定的正常條件下使用時，由用戶和本公司協商。

四、適應場所

城市居民、大型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等。

主要特點

KYN28-12開關設備適用于三相交流50HZ電力系統中，全為發電廠、變電所及工礦企業的配電室接受與分配電能之用；對電路具有控制、保護和監測等功能，KYN28-12設備可配裝VS1系列、VD4系列，ZN65系列，手車設有工作位置，試驗位置，電纜室可裝多達9根芯電纜，滿足：五防要求。

四、結構特點

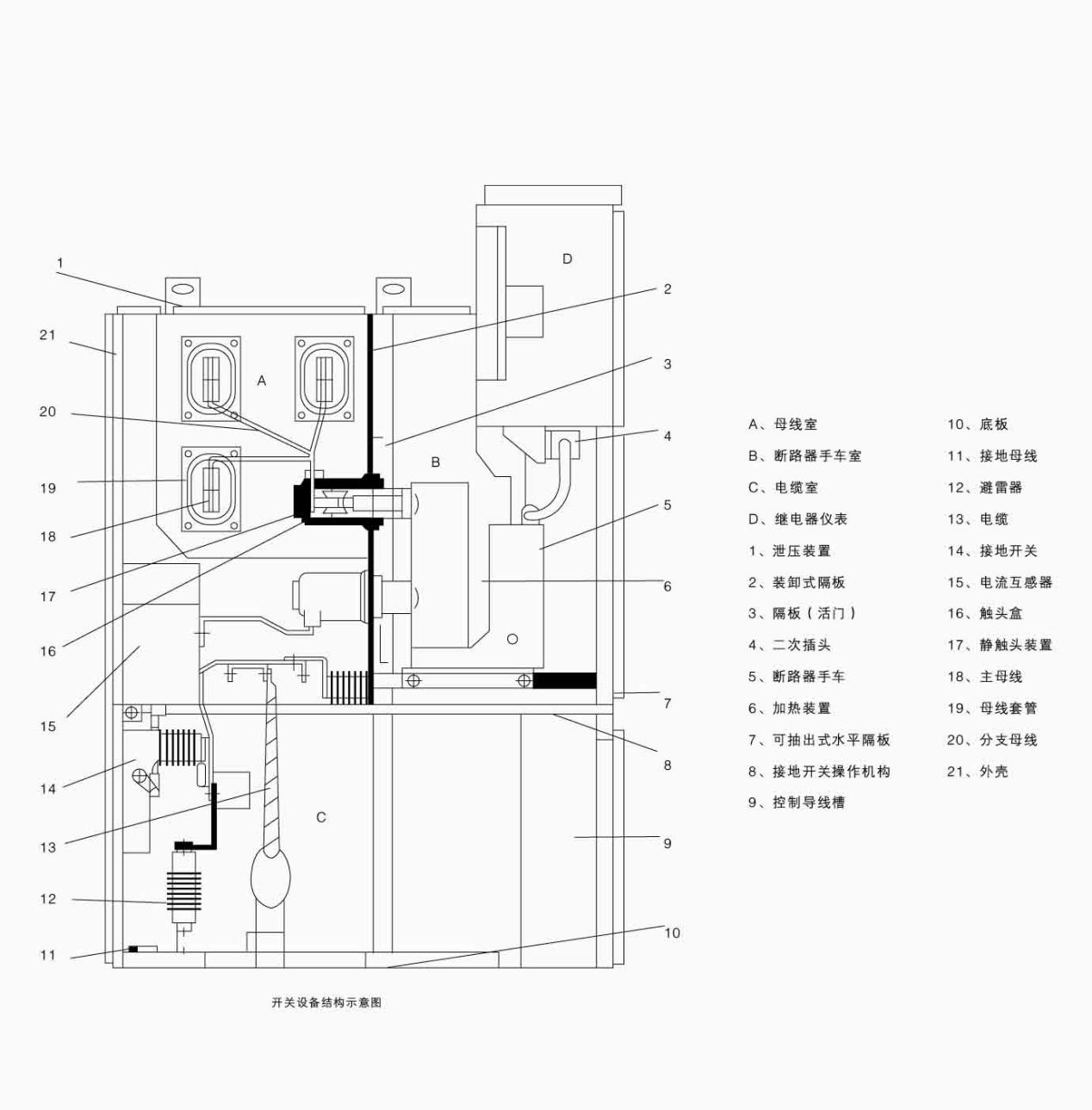

1.開關設備結構見下圖。全金屬模塊化組裝式結構，柜體采用防腐蝕能力強的進口敷鋁鋅板制造，無需表面處理，經CNC高精度設備加工，采用先進的多重折邊工藝，連接用拉鉚螺母、高強度螺栓連接，精度高、重量輕、強度好。

2.開關設備可配裝本公司生產的VS1系列、VD4系列、ZN65系列等真空斷路器，適應性廣，互換性強。手車設有工作位置，試驗位置，各位置均有定位和顯示裝置，安全可靠。

3.電纜室可裝多達9根單芯電纜，設備有可靠的機械、電氣聯鎖裝置，完全滿足“五防”要求。各室設有泄壓通道，確保運行人身安全。

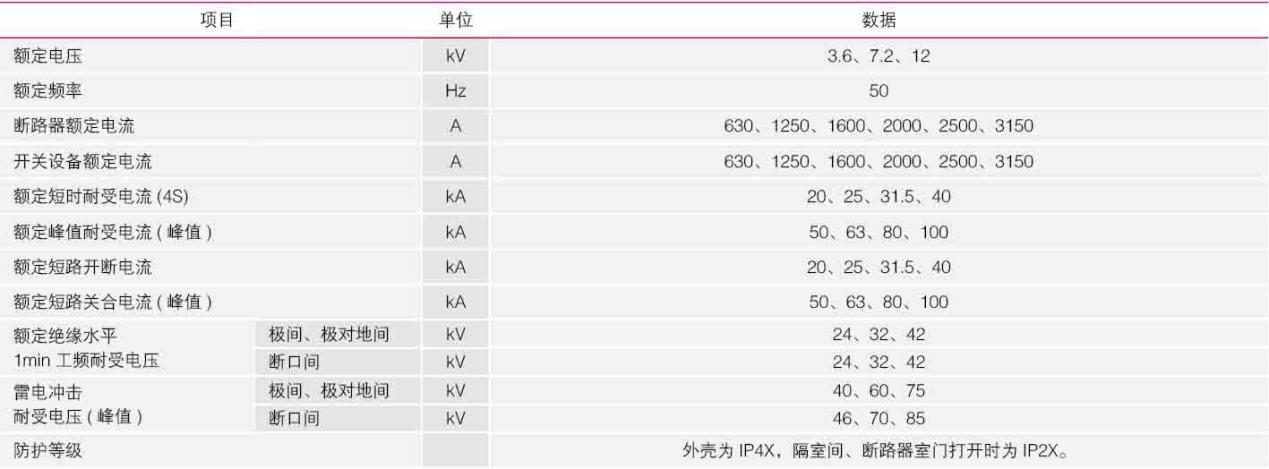

五、技術參數

六、安裝須知

提供操作說明書，操作手柄，元器件說明書；操作視頻等；

柜體結構：抽出式鎧裝移開式交流金屬封閉開關設備；

材質：斷路器室、主母線室、電纜室和繼電器儀表室采用進口敷鋁鋅板；門板采用2mm冷軋板材質；

防護等級：IP4X。

包裝：PVC發泡紙/PEE環保包裝紙皮/木箱包裝

裝卸工具：叉車、吊車；

運輸及裝卸：產品在運輸和裝卸時不準倒置和翻轉、不得撞擊不準強烈震動；

安裝說明：產品現場安裝時，應注意柜體表面油漆的保護，產品外部、柜門內、絕緣套管表面的塵埃、污物清除干凈；產品銘牌數據、產品合格證書是否與訂單相符，并根據裝箱單檢查文件、備件是否遺漏；

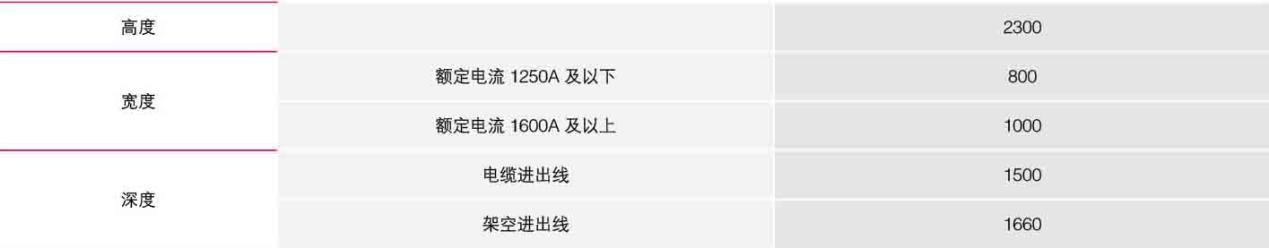

七、外形尺寸（mm）

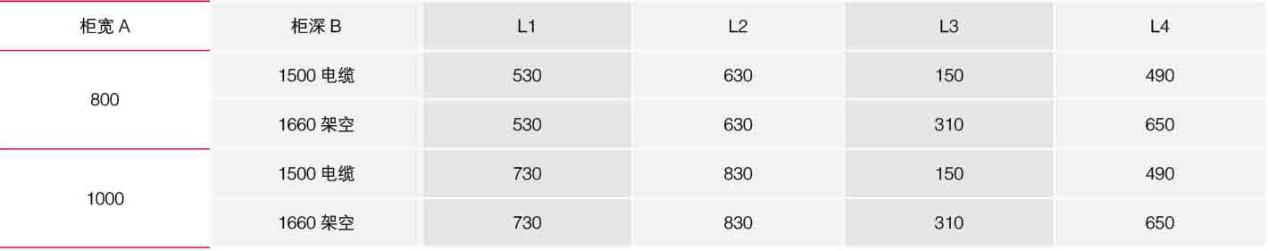

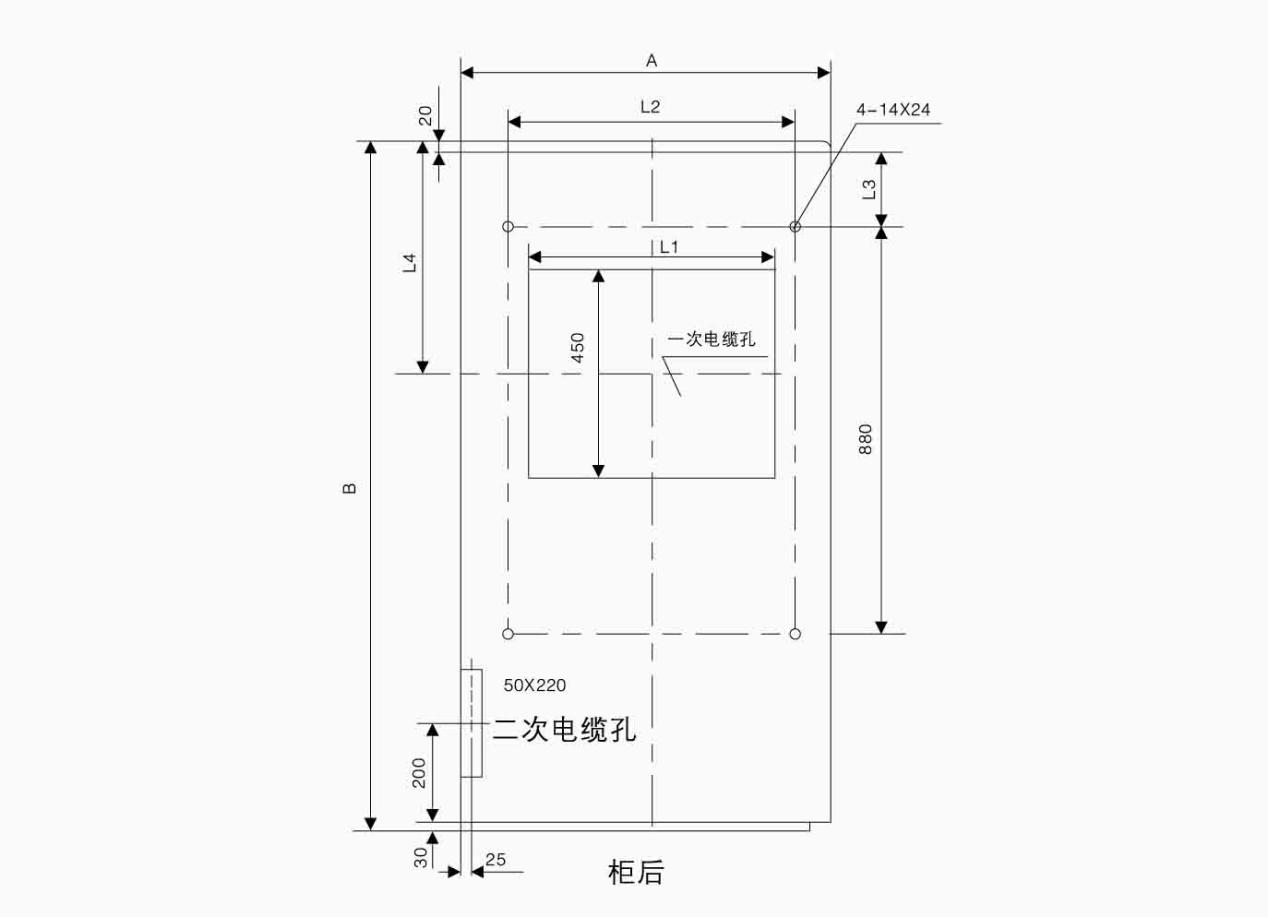

八、安裝尺寸（mm）

九、訂貨須知

報價及訂貨時應提供下列資料：主回路系統方案圖；輔助電路電氣原理圖，排列圖、平面布置圖；柜體顏色；所需備品備件清單，其它特殊使用條件及要求的書面資料。

是否定制：來圖定制產品，無現貨。

出廠資料：制造廠提貨時應提供下列文件及附件：

1、發貨清單；

2、產品合格證及出廠試驗報告；

3、使用說明書；

4、有關電器圖紙、主要元器件說明書；柜門鑰匙、操作手柄及合同單規定的備品備件。
